Retro Heavy Bridge

Une solution robuste pour les charges lourdes avec une portée maximale de 40,5 mètres.

Le pont RHB est conçu selon les dernières normes européennes en vigueur ; NEN-EN 1990-1991 et 1993 Modèle de Charge 1. Charges exceptionnelles selon le Modèle de Charge 3 négociables. Il peut donc être appliqué ou calculé selon les diverses annexes nationales européennes de l’Eurocode. Sur la base de ces données, le pont RHB est applicable sur toutes les voies de circulation publique à travers toute l’Europe.

Contact

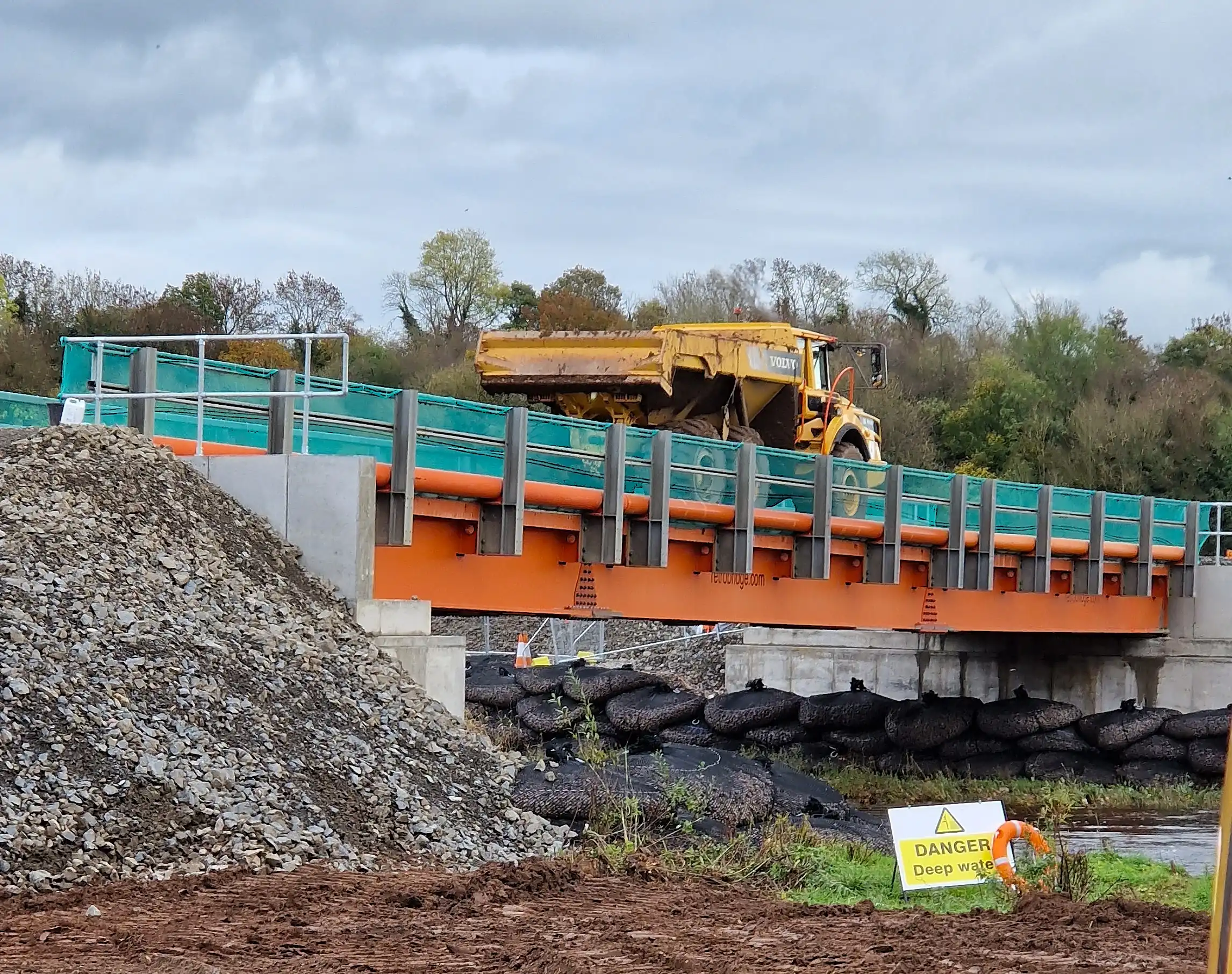

La structure de pont Retro Heavy Bridge

La structure du pont RHB vous offre une grande flexibilité dans le placement des points d’appui. Des points d’appui passant en biais sous le pont sont également réalisables au sein de la configuration – le tout en concertation mutuelle.

Le tablier du pont en dalle orthotrope est doté d’une couche d’usure en résine époxy silencieuse et de gravillons de 3 à 5 mm. Cela offre à tous les véhicules, cyclistes et piétons une adhérence optimale par tous les temps. Si vous le souhaitez, les joints longitudinaux peuvent être rendus étanches au moyen d’une bande d’étanchéité spéciale.

Données techniques

Eurocode

Normes et charges appliquées conformes aux normes NEN-EN 1990, 1991 et 1993. Modèle de Charge 1. Le Modèle de Charge 3 est négociable. Classe de conséquence CC3, durée de vie de conception de 50 ans et matériaux utilisés S355J2+N.

Dimensions

Largeur variable (multiple de 2,5 m), portées de 10,5 m à 40,5 m, longueurs plus importantes possibles avec des appuis intermédiaires, hauteur de construction 1 313 mm hors selle d’appui de 155 mm.

Charge d’impact

Glissière de sécurité BN4 standard (100 kN, Classe A), en option jusqu’à 300 kN. Garde-corps piéton standard disponible. En seconde option, le client peut choisir une glissière de sécurité H2W2 pour notre pont RHB. La H2W2 dispose d’un système d’évacuation des eaux pluviales intégré.

Tablier étanche

Étanche en option avec couche d’usure époxy et gravillons, adapté aux zones sensibles sur le plan environnemental. Plaques anti-déversement possibles.

Autres particularités

Position variable des selles d’appui possible | Chasse-roue stable (27 cm de large) | Raccordement préparé pour la mise à la terre du pont | Passages de câbles et de conduites

Sous le tablier du pont

Sous le pont, nous vous offrons également l’espace nécessaire pour les câbles et conduites jusqu’à 110 mm. Ceux-ci peuvent notamment être utilisés pour l’évacuation des eaux pluviales ou le passage d’un spectre de câbles.

Grandes portées libres, détails intelligents, montage simple même dans des situations extrêmes ; le pont RHB saura vous inspirer. Consultez également nos projets réalisés.
